בדיקת מזח בעזרת ערכת בדיקה TK-9 WATTS

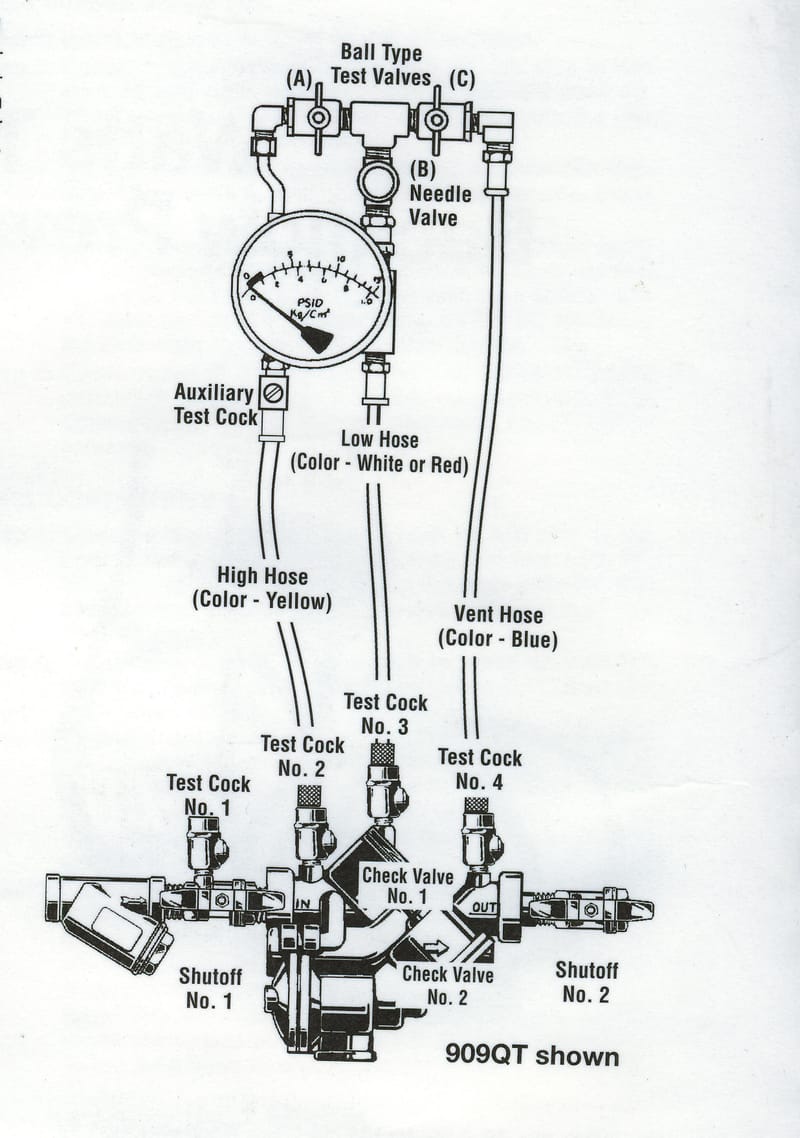

סדר בדיקה למז"חים בעלי תא לחץ מופחת [ע"פי] חברת WATTS ערכת בדיקה TK9

סדר בדיקה למז"חים בעלי תא לחץ מופחת [ע"פי] חברת WATTS ערכת בדיקה TK9 לפני הבדיקה: סגור ABC על הערכת בדיקה. חבר צינור [צהוב] לחץ גבוה לברזון בדיקה על המז"ח מס 2. חבר צינור לחץ נמוך [אדום] לברזון בדיקה מס 3 על המז"ח. פתח ברזוני בדיקה 2 ו3 ,פתח ברזון כדורי C פתח ברזון כדורי A תן למים לזרום עד שמפסיק לצאת אוויר. סגור ברזון כדורי A. פתח ברז מחט B כנ"ל ניקוז אוויר. סגור ברז מחט B ,סגור ברזון כדורי C וחבר צינור ניקוז [כחול] לברז בדיקה מס 4 על המז"ח. בדיקה 1 המטרה: בדיקת אלחוזר מספר 2 לאטימה מוחלטת.[לזרימה חוזרת] הדרישה:פתח לאט ברזון כדורי A ולאחר זאת לאט ברזון כדורי C [ברז מחט B סגור מגוף ראשי 2 [מורד] סגור. פתח לאט את ברז בדיקה 4 על המז"ח, הלחץ מתחיל לרדת קימעא ועוצר ,אלחוזר מס 2 תקין. באם הלחץ ממשיך לרדת אזי שסתום הפריקה במז"ח יפתח [מים יוצאים לאטמוספירה] ולכן אלחוזר מס 2 אינו תקין. בדיקה 2 המטרה: בדיקת מגוף ראשי מס 2 [במורד] לאטימה מוחלטת . סוגרים את ברז בדיקה מס 2 [על המז"ח], הלחץ אמור לרדת קלות ולעצור . אזי הכל תקין. באם הלחץ יורד לכוון 0 המגוף הראשי מס 2 אינו אוטם. [מעביר מים] בדיקה מס 3 המטרה: בדיקת אלחוזר מס 2 לאטימה מוחלטת. סגור ברזון כדורי A , פתח ברזון בדיקה 2 [על המז"ח], סגור ברזון בדיקה מס 4 [על המז"ח] ונתק הצינור פתח ברז מחט B וברזון כדורי C לניקוז, ולאחר סגור את ברז המחט B כעת קריאת הפרי הלחץ רגילה. באם הלחץ ממשיך לרדת אלחוזר מס 1 [מעלה] אינו אוטם [מעביר מים]. בדיקה מס 4 המטרה: בדיקת שסתום פריקת לחץ ללחצים דפרנצייאלים תפקיד השסתום הוא לשמור שבתא מופחת הלחץ במז"ח [בין שני האלחוזרים בתוך המז"ח] יהיה לפחות לחץ של 2PSI פחות מהלחץ שבמעלה [לפני המז"ח] סגור שסתום כדורי C. פתח ברזון כדורי A . פתח באיטיות ברז מחט B המחט בשעון מתחילה לרדת ברגע שמתחיל טיפטוף משסתום הפריקה, כתוב את קריאת הלחץ הדיפרנציאלית שבשעון .
